A gumowa nadmuchiwana forma rdzeniato elastyczne, odporne na ciśnienie rozwiązanie do formowania, przeznaczone do tworzenia wewnętrznych wnęk, pustych struktur lub kontrolowanych kształtów, gdzie konwencjonalne sztywne rdzenie mogą być trudne w montażu i demontażu. Jego działanie zależy nie tylko od elastyczności gumy. Wybór materiału, wzmocnienie, dokładność wymiarowa, szczelność, ciśnienie napełniania, jakość utwardzania, stan powierzchni i konstrukcja dostosowana do konkretnego zastosowania – wszystko to wpływa na niezawodność działania. W tym przewodniku wyjaśniono, jak działają gumowe nadmuchiwane formy rdzeniowe, gdzie są stosowane, jakich problemów powinni unikać kupujący i jak ocenić odpowiedni produkt do wymagających zastosowań budowlanych i przemysłowych.

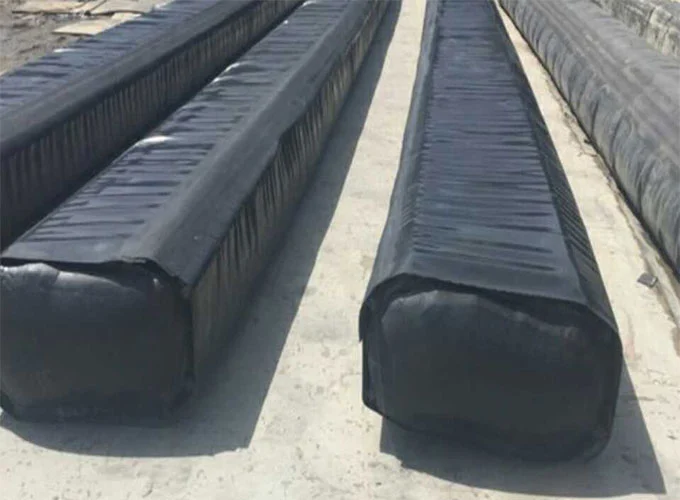

Gumowa nadmuchiwana forma rdzeniowa to elastyczne urządzenie formujące, które wykorzystuje wewnętrzne ciśnienie powietrza do rozszerzenia się do określonego kształtu. W przeciwieństwie do konwencjonalnego sztywnego rdzenia, można go umieścić w ograniczonej przestrzeni po opróżnieniu z powietrza, a następnie rozszerzyć, aby zapewnić wymaganą powierzchnię nośną podczas formowania lub betonowania.
W wielu zastosowaniach budowlanych konstrukcja jest wytwarzana wokół napompowanego rdzenia. Gdy otaczający materiał osiągnie wymaganą wytrzymałość początkową, można wypuścić powietrze i usunąć elastyczny rdzeń. Ta składana cecha jest jedną z najbardziej praktycznych zalet nadmuchiwanej konstrukcji.
Przemysłowe nadmuchiwane rdzenie mogą łączyć kauczuk syntetyczny ze wzmocnieniem z tkaniny o wysokiej wytrzymałości. Wzmocnienie zapewnia wsparcie strukturalne, a warstwy gumy zapewniają elastyczność, zatrzymanie powietrza, ochronę i kontakt z otaczającym materiałem. Qingdao Aorunda Rubber Industry Co., Ltd. opisuje swoje gumowe nadmuchiwane formy rdzeniowe jako produkty odporne na ciśnienie, wykorzystujące tkaninę z włókien syntetycznych o wysokiej wytrzymałości jako szkielet nośny i kauczuk syntetyczny jako warstwę ochronną i wiążącą.
Inżynierowie często stają przed podstawowym wyzwaniem podczas produkcji pustych konstrukcji betonowych lub kompozytowych: rdzeń musi zapewniać stabilną geometrię wewnętrzną podczas formowania, ale musi także umożliwiać demontaż później. Sztywny rdzeń może zapewnić stabilność wymiarową, ale ekstrakcja może stać się trudna, gdy gotowa konstrukcja ma wąski otwór, długą wnękę lub złożoną geometrię wewnętrzną.
Rdzeń nadmuchiwany podchodzi do problemu inaczej. Rdzeń rozszerza się podczas użytkowania i zapada po deflacji. Może to uprościć wkładanie i wyjmowanie, jednocześnie zmniejszając potrzebę skomplikowanego demontażu.
| Wyzwanie projektowe | Potencjalne korzyści z nadmuchiwanego rdzenia |
|---|---|
| Ograniczona przestrzeń instalacyjna | Można go włożyć w stanie bez powietrza i rozszerzyć po ustawieniu. |
| Trudne usuwanie rdzenia | Deflacja zmniejsza ogólny profil przed ekstrakcją. |
| Długie lub puste konstrukcje | Elastyczna konstrukcja może wspierać ciągłe wewnętrzne powierzchnie formujące. |
| Wielokrotne wykorzystanie projektu | Prawidłowo wyprodukowane produkty można oczyścić, sprawdzić i ponownie wykorzystać. |
| Dostosowana geometria wewnętrzna | Kształt, wymiary i wzmocnienie można dostosować do konkretnego zastosowania. |
Należy pamiętać, że elastyczność nie powinna odbywać się kosztem stabilności wymiarowej. Rdzeń wymaga wystarczającego wzmocnienia i kontroli ciśnienia, aby zachować zamierzoną geometrię przez cały cykl roboczy.
Zasada działania jest prosta, ale ważne jest prawidłowe wykonanie. Opróżniony rdzeń jest najpierw umieszczany wewnątrz docelowej struktury. Następnie jest napompowywany do określonego ciśnienia roboczego. Po ustabilizowaniu się otaczający materiał można go umieścić lub uformować wokół niego.
W przypadku konstrukcji betonowych szczególnie ważna jest kontrolowana inflacja. Nadmierne ciśnienie może spowodować niepotrzebne naprężenia w rdzeniu, natomiast niewystarczające ciśnienie może spowodować deformację lub niespójność wymiarową. Dlatego odpowiednie ciśnienie należy określić na podstawie konkretnego projektu produktu i warunków projektu, a nie traktować jako wartość uniwersalną.
Struktura gumowej nadmuchiwanej formy rdzeniowej bezpośrednio wpływa na jej zdolność do utrzymywania kształtu i wytrzymywania wielokrotnego manipulacji. Typowy wzór przemysłowy może składać się z kilku warstw funkcjonalnych, a nie z pojedynczego arkusza gumy.
W zależności od zamierzonego zastosowania producenci mogą wybierać różne mieszanki gumowe i struktury wzmacniające. Należy wziąć pod uwagę zgodność materiałów, uwzględniając temperaturę, ciśnienie, ścieranie, narażenie na środowisko i oczekiwane cykle pracy.
Równie ważna jest technologia produkcji. Gumowe konstrukcje nadmuchiwane można wytwarzać różnymi metodami formowania i wulkanizacji. W produktach przemysłowych kontrolowana wulkanizacja może pomóc w uzyskaniu pożądanej elastyczności, przyczepności i właściwości mechanicznych. Literatura inżynierska dotycząca nadmuchiwanych trzpieni również pokazuje znaczenie wzmocnionych warstw elastomeru, testów szczelności i kontrolowanego utwardzania w nadmuchiwanych konstrukcjach wielokrotnego użytku.
Kupujący często skupiają się najpierw na wymiarach i cenie, ale najważniejsze pytania dotyczące zakupu dotyczą tego, jak rdzeń będzie się zachowywał w rzeczywistych warunkach pracy.
| Współczynnik wydajności | Dlaczego to ma znaczenie | Co kupujący powinni potwierdzić |
|---|---|---|
| Szczelność | Ciśnienie musi pozostać stabilne podczas cyklu roboczego. | Metoda badania szczelności i jakość zaworu. |
| Stabilność wymiarowa | Napompowany rdzeń musi zachować zamierzoną geometrię wnęki. | Gotowe wymiary i dopuszczalne tolerancje. |
| Odporność na rozdarcie | Chroni przed uszkodzeniami podczas przenoszenia i montażu. | Mieszanka gumowa i struktura wzmacniająca. |
| Odporność na ciśnienie | Zapobiega nadmiernym odkształceniom podczas pracy. | Zalecane ciśnienie robocze i standardy testowe. |
| Elastyczność | Umożliwia wkładanie i wyjmowanie w ograniczonych przestrzeniach. | Wymiary po opróżnieniu i charakterystyka zginania. |
| Możliwość ponownego użycia | Wpływa na długoterminowe koszty operacyjne. | Oczekiwane cykle serwisowe i wymagania konserwacyjne. |
Gumowe nadmuchiwane formy rdzeniowe są szczególnie przydatne, gdy projekt wymaga pustej konstrukcji wewnętrznej przy jednoczesnym zachowaniu wyjmowanego systemu formowania. Można je znaleźć w budownictwie i innych zastosowaniach obejmujących elastyczne formowanie wewnętrzne.
Ważnym obszarem są konstrukcje mostowe i betonowe. Nadmuchiwane formy rdzeniowe można umieścić wewnątrz sekcji konstrukcyjnych przed betonowaniem, napompować do wymaganego ciśnienia i usunąć po wystarczającym stwardnieniu betonu. Firma Qingdao Aorunda Rubber Industry Co., Ltd. wyraźnie identyfikuje inżynierię mostową jako ważny obszar zastosowań swoich gumowych nadmuchiwanych form rdzeniowych.
Podobne zasady można zastosować w przypadku przepustów, pustych elementów betonowych i niestandardowych form konstrukcyjnych, w przypadku których wydobycie konwencjonalnych sztywnych rdzeni może być niewygodne.
Ostateczne zastosowanie określa wymaganą geometrię, zbrojenie, wytrzymałość na ciśnienie i dobór materiału. Z tego powodu dostarczenie producentowi szczegółowych informacji o projekcie jest często bardziej przydatne niż po prostu zażądanie standardowego rozmiaru katalogu.
Wybór odpowiedniej gumowej nadmuchiwanej formy rdzeniowej rozpoczyna się od zrozumienia całego środowiska pracy. Wiarygodna specyfikacja zakupowa powinna zawierać wystarczającą ilość informacji technicznych, aby producent mógł ocenić rzeczywiste warunki pracy.
Prawidłowe działanie jest niezbędne nawet wtedy, gdy sam rdzeń jest wykonany zgodnie z wysokimi standardami. Przed montażem usuń kamienie, fragmenty metalu, ostre krawędzie i inne przedmioty, które mogłyby przebić gumową powierzchnię.
Ostrożnie umieść formę i upewnij się, że linia środkowa odpowiada zamierzonemu wgłębieniu. Podczas pompowania zwiększaj ciśnienie stopniowo i obserwuj kształt, zamiast polegać wyłącznie na manometrze. Rdzeń o nieregularnym kształcie może wymagać kontrolowanego, sekwencyjnego nadmuchania, aby uzyskać równomierną ekspansję.
Po osiągnięciu docelowego ciśnienia roboczego zamknij i zabezpiecz zawór. Formę należy następnie unieruchomić na miejscu przed umieszczeniem otaczającego materiału. Podczas wylewania betonu zrównoważone rozmieszczenie może pomóc w ograniczeniu niepotrzebnego ruchu i miejscowego obciążenia.
Gdy otaczający materiał osiągnie wymagany początkowy stan wiązania, powoli zwolnij ciśnienie wewnętrzne. Unikaj przeciągania lub wciskania częściowo nadmuchanej formy przez wąski otwór, ponieważ może to zwiększyć ryzyko uszkodzenia powierzchni.
| Problem | Możliwa przyczyna | Praktyczna odpowiedź |
|---|---|---|
| Spadek ciśnienia podczas użytkowania | Nieszczelność zaworu, uszkodzenie powierzchni lub problemy z połączeniem. | Zatrzymaj proces, sprawdź zawór i przeprowadź kontrolowaną próbę szczelności. |
| Nierówny kształt po napompowaniu | Nieprawidłowe ułożenie, nierówne napompowanie lub niewłaściwe ciśnienie. | Stopniowo spuszczaj powietrze, zmieniaj położenie i napełniaj ponownie, sprawdzając wyrównanie. |
| Rdzeń jest trudny do usunięcia | Niewystarczająca deflacja, ograniczony otwór lub zakłócenia otaczającego materiału. | Przed przyłożeniem siły całkowicie wypuść powietrze i sprawdź ścieżkę wyciągu. |
| Ścieranie powierzchni | Kontakt z ostrym kruszywem, metalowymi krawędziami lub szorstkimi powierzchniami. | Oczyść obszar instalacji i wyeliminuj ostre punkty kontaktowe. |
| Krótki okres użytkowania | Niewłaściwe przechowywanie, powtarzające się nadciśnienie lub nieostrożne obchodzenie się. | Postępuj zgodnie z zalecanymi procedurami dotyczącymi ciśnienia, czyszczenia i przechowywania. |
Wielu awariom operacyjnym można zapobiec przed użyciem rdzenia. Kontrola przed instalacją, procedura kontrolowanego napełniania i rutynowe czyszczenie po użyciu mogą znacznie zmniejszyć możliwe do uniknięcia uszkodzenia.
Gumową nadmuchiwaną formę rdzeniową wielokrotnego użytku należy traktować raczej jako narzędzie inżynieryjne niż jednorazowe akcesorium. Po usunięciu należy zmyć pozostałości betonu i inne zanieczyszczenia zanim stwardnieją na gumowej powierzchni.
Po oczyszczeniu należy sprawdzić całą powierzchnię pod kątem przecięć, przebić, przetarć, nietypowych obrzęków i wad klejenia. Należy zwrócić szczególną uwagę na zawory, szwy i obszary połączeń, ponieważ w tych miejscach mogą występować skoncentrowane naprężenia mechaniczne.
Właściwa konserwacja jest szczególnie ważna dla wykonawców korzystających z niestandardowych form rdzeniowych w wielu projektach budowlanych. Kontrola zapobiegawcza może zidentyfikować problemy przed rozpoczęciem kolejnej instalacji.
Dostosowana do indywidualnych potrzeb gumowa nadmuchiwana forma rdzeniowa wymaga czegoś więcej niż tylko możliwości przetwarzania gumy. Producent musi zrozumieć, w jaki sposób wymiary, zbrojenie, ciśnienie, właściwości gumy i elementy połączeń oddziałują na siebie w rzeczywistych warunkach pracy.
Qingdao Aorunda Rubber Industry Co., Ltd.specjalizuje się w gumowych formach z nadmuchiwanym rdzeniem, poduszkach powietrznych uszczelniających wycieki z rurociągów i pokrewnych produktach gumowych. W opublikowanych informacjach o produkcie opisano zastosowanie tkaniny z włókien syntetycznych o wysokiej wytrzymałości jako odpornego na ciśnienie wzmocnienia i kauczuku syntetycznego jako warstwy ochronnej, przy produkcji obejmującej wulkanizację w wysokiej temperaturze.
W przypadku zamówień specyficznych dla projektu producent powinien być w stanie omówić rysunki, wymiary, wymagania dotyczące ciśnienia, warunki instalacji, oczekiwane cykle serwisowe i wymagania dotyczące kontroli przed rozpoczęciem produkcji. Ta komunikacja techniczna pomaga zmniejszyć ryzyko otrzymania produktu, który technicznie odpowiada wymiarom, ale nie sprawdza się dobrze w zamierzonym zastosowaniu.
Kupujący powinni również poprosić o odpowiednią dokumentację produktu, informacje dotyczące kontroli i zalecenia operacyjne. Jasna komunikacja techniczna przed produkcją może być szczególnie cenna, gdy forma ma nietypowy kształt lub musi pracować w wymagających warunkach konstrukcyjnych.
Stosowany jest przede wszystkim jako elastyczny rdzeń do formowania wewnętrznego do tworzenia pustych lub kontrolowanych struktur wewnętrznych. Można go napompować podczas formowania i spuścić powietrze, aby ułatwić późniejsze wyjmowanie.
Tak. W zależności od zastosowania można uwzględnić niestandardową długość, średnicę, kształt, wzmocnienie, konfigurację zaworu i inne szczegóły konstrukcyjne. Rysunek techniczny jest szczególnie pomocny w przypadku projektów niestandardowych.
Sztywny rdzeń zachowuje stały kształt i może wymagać znacznego luzu lub demontażu w celu usunięcia. Nadmuchiwany rdzeń może się zapaść po deflacji, co może ułatwić wydobycie z ograniczonych lub wąskich przestrzeni.
Ciśnienie robocze należy określić na podstawie konkretnej konstrukcji rdzenia i warunków stosowania. Nie należy go zwiększać po prostu w celu uzyskania twardszego lub sztywniejszego kształtu. Należy przestrzegać zalecanego przez producenta zakresu roboczego.
Wiele produktów zaprojektowano do wielokrotnego użytku, ale rzeczywista żywotność zależy od konstrukcji, warunków pracy, obsługi, przechowywania i konserwacji. Produkt należy sprawdzić po każdym użyciu.
Przydatne informacje obejmują rysunki, wymiary całkowite, kształt wnęki, wymaganą ilość, ciśnienie robocze, otaczający materiał, temperaturę roboczą, metodę instalacji, warunki ekstrakcji i przewidywaną częstotliwość ponownego użycia.
Sprawdź całą powierzchnię, zawór, armaturę i punkty połączeń. Upewnij się, że pod lub wokół rdzenia nie znajdują się ostre przedmioty i sprawdź, czy wymiary formy są odpowiednie dla zamierzonej instalacji.
Najczęstsze przyczyny to nieszczelność zaworów, przebicia, przecięcia, uszkodzone połączenia lub uszkodzenia wokół szwów. Kontrolowana kontrola wycieków może pomóc w zidentyfikowaniu źródła wycieku przed ponownym użyciem produktu.
Odpowiednia gumowa nadmuchiwana forma rdzeniowa może ułatwić instalację, uprościć ekstrakcję i zapewnić praktyczne rozwiązanie dla pustych i niestandardowych konstrukcji. W przypadku projektów wymagających określonych wymiarów, kształtów, wymagań ciśnieniowych lub konfiguracji zbrojenia,Qingdao Aorunda Rubber Industry Co., Ltd.może dostarczyć rozwiązania produktowe w oparciu o wymagania aplikacji.
Podziel się swoimi rysunkami, wymiarami i warunkami pracy z zespołem technicznym, aby omówić odpowiednią konstrukcję rdzenia dla Twojego projektu. Jeśli szukasz niestandardowej gumowej nadmuchiwanej formy rdzeniowej do zastosowań budowlanych lub przemysłowych,skontaktuj się z namiaby omówić Twoje wymagania i opracować odpowiednie rozwiązanie.
-
